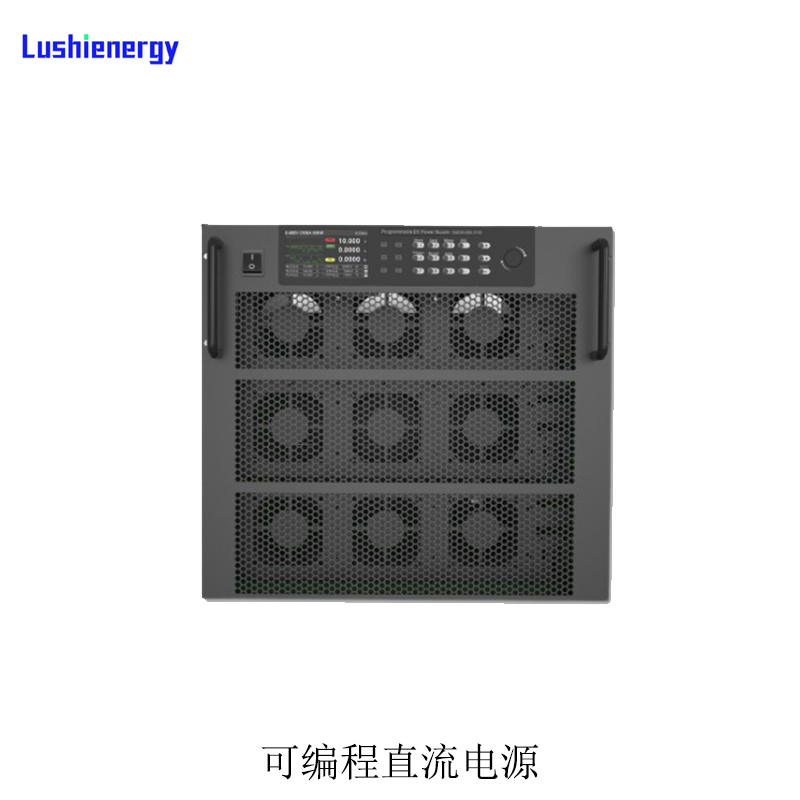

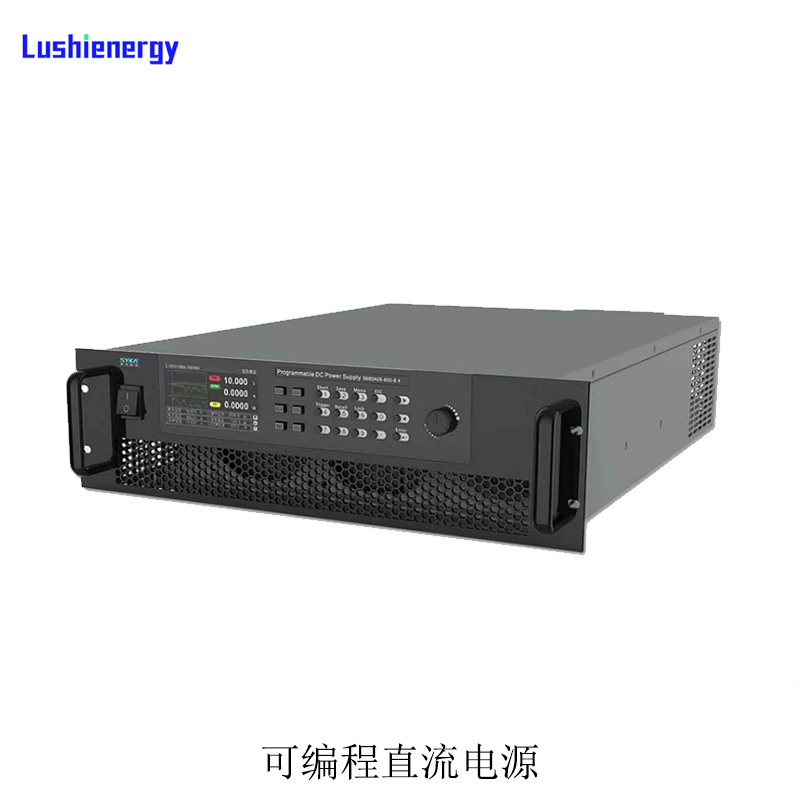

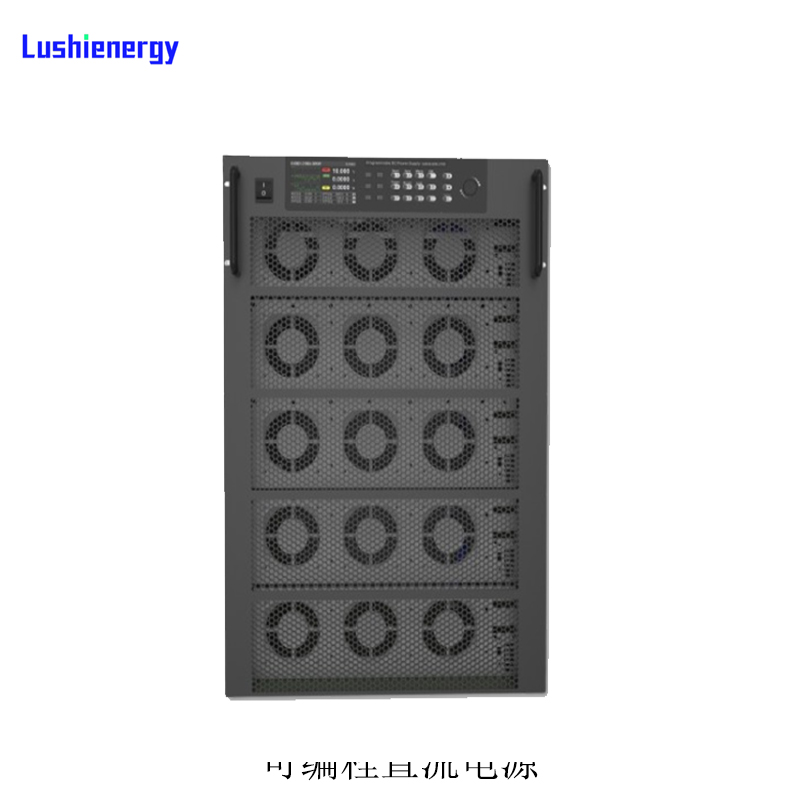

直流可編程開關電源
產品詳情
本系列直流可編程開關電源，具有大功率、大電流、低紋波噪聲、快速瞬態響應、分辨率高、精度高等優點。電壓范圍由10V到1500V。電流范圍由10A到1200A，低壓大電流(30V以下)的機型采用了特別設計的電路與加強的制造工藝，能提供高達1200A的輸出電流。功率范圍由4kW到60kW，通過并機的方式，可擴展至600kW。
SEQ功能為用戶提供了快速輸出波形的方法。對于復雜波形，可使用上位機軟件編輯Wave文件，然后下載至電源中使用。BATT_RESI功能模擬電池內阻，對于搭建電池測試系統非常有用。CHAR功能支持多種條件選項，可用于電池充電測試。
智能風扇控制算法，能有效保護電源，提高輸出與測量精度，同時降低噪音，提升用戶的使用舒適度。OVP、OCP、OPP、LVP等保護功能，全方面保護電源，大幅提高產品可靠性，是工程測試及自動測試系統整合值得信賴的產品。
特點
功率輸出范圍：4～600kW
電壓輸出范圍：0～1500V
電流輸出范圍：0～12000A
16位高速ADC采樣
輸出穩定、紋波小、噪聲小
支持CV/CC優先選項
主從并機，從機數量高達9臺;
恒功率、序列、波形、等功能
OVP、OCP、OPP、OTP等多方位保護功能
可設定輸出時間
APG編程功能，可分別控制電壓、電流和功率
APG輸出監視，可分別監視輸出電壓與輸出電流
電壓遠端補償
彩色液晶顯示屏，支持中英文
RS232、LAN、GPIB、RS485、CAN通訊接口
系列選型
電壓 | 電流 | 功率 | 型號 | 尺寸 |
10V | 400A~1200A/1600A~2400A | 4kW~12kW/16kW~24kW | H680XXX-10-XXX | 3U/6U |
15V | 300A~900A/1200A~1800A | 4.5kW~13.5kW/18kW~27kW | H680XXX-15-XXX | 3U/6U |
20V | 250A~750A/1000A~1500A | 5kW~15kW/20kW~30kW | H680XXX-20-XXX | 3U/6U |
30V | 167A~500A/667A~1000A | 5kW~15kW/20kW~30kW | H680XXX-30-XXX | 3U/6U |
50V | 100A~300A/400A~600A | 5kW~15kW/20kW~30kW | H680XXX-50-XXX | 3U/6U |
100V | 50A~150A/200A~300A | 5kW~15kW/20kW~30kW | H680XXX-100-XXX | 3U/6U |
300V | 17A~50A/67A~100A | 5kW~15kW/20kW~30kW | H680XXX-300-XXX | 3U/6U |
600V | 8.5A~25A/33.5A~50A | 5kW~15kW/20kW~30kW | H680XXX-600-XXX | 3U/6U |
1000V | 5A~15A/20A~30A | 5kW~15kW/20kW~30kW | H680XXX-1000-XXX | 3U/6U |
1500V | 3.5A~10A/13.5A~20A | 5kW~15kW/20kW~30kW | H680XXX-1500-XXX | 3U/6U |
所有型號未一一列出，如有需求，請聯系廠商。
應用
Wave波形功能
H680系列電源的Wave功能，提供較多32個文件，共2048個單步，能輸出復雜的電壓電流波形。Wave適用于各種法規測試，例如ISO16750(部分)、VM80000(部分)、供電電壓測試等等。
序列功能
SEQ功能提供10個文件供用戶編輯，每個文件支持100個單步，使用鏈接屬性可擴展運行步驟至1000步。用戶可設置序列每一步的輸出電壓、輸出電流和延時時間。延時范圍由0.001秒到86400.0秒。
CV/CC優先
電源具有CV和CC兩種工作模式，分別對應CV控制環路和CC控制環路。普通的電源始終將CV環作為高優先級別，卻不適用于對電流過沖要求嚴苛的場合。而H680支持CV/CC優先權概念，用戶可通過電源菜單界面實現CC控制環，CV控制環路響應速度及控制環CV/CC模式的任意組合設定，滿足多元化多領域的應用，無需額外采購，節約了成本。
恒功率輸出功能
恒功率功能時，電源不斷調整輸出電壓和輸出電流，使得輸出功率維持在設定值。
模擬電池內阻功能
在模擬電池測試時，需要考慮電池的內阻變化情況，為了更精確的進行電池模擬測試，H680系列電源提供了模擬電池內阻功能，可以模擬出多種電池的真實工作狀態。
處于模擬電池內阻功能時，電源的輸出電壓滿足下面的關系：
APG模擬編程
APG模擬編程功能通過采樣編程控制信號(采樣率為每秒1000點)，等比例轉換為輸出電壓或輸出電流?？墒褂貌ㄐ伟l(fā)生器或DAQ卡產生編程信號，從而控制電源輸出。
主/從并機
H680系列電源相同機型能夠并聯使用。并聯可以增加輸出功率和輸出電流。本系列電源在并機時還提供主動均流功能。
圖形化上位機軟件
除了通過前面板操作電源外，還可以使用上位機軟件來控制電源。友善的圖形化操作界面，涵蓋了電源的所有操作，讓操作者輕松上手。
規格表
型號 | H68004A/E-10-400 | H68004A/E-15-300 | H68005A/E-20-250 | H68005A/E-30-167 | H68005A/E-50-100 | H68005A/E-100-50 | H68005A/E-300-17 | H68005A/E-600-8.5 | H68005A/E-1000-5 | H68005A/E-1500-3.5 |
輸出電壓 | 0~10V | 0~15V | 0~20V | 0~30V | 0~50V | 0~100V | 0~300V | 0~600V | 0~1000V | 0~1500V |
輸出電流 | 0~400A | 0~300A | 0~250A | 0~167A | 0~100A | 0~50A | 0~17A | 0~8.5A | 0~5A | 0~3.5A |
輸出功率 | 4kW | 4.5kW | 5kW | 5kW | 5kW | 5kW | 5kW | 5kW | 5kW | 5kW |
型號 | H68008A/E-10-800 | H68009A/E-15-600 | H68010A/E-20-500 | H68010A/E-30-334 | H68010A/E-50-200 | H68010A/E-100-100 | H68010A/E-300-33.5 | H68010A/E-600-17 | H68010A/E-1000-10 | H68010A/E-1500-7 |
輸出電壓 | 0~10V | 0~15V | 0~20V | 0~30V | 0~50V | 0~100V | 0~300V | 0~600V | 0~1000V | 0~1500V |
輸出電流 | 0~800A | 0~600A | 0~500A | 0~334A | 0~200A | 0~100A | 0~33.5A | 0~17A | 0~10A | 0~7A |
輸出功率 | 8kW | 9kW | 10kW | 10kW | 10kW | 10kW | 10kW | 10kW | 10kW | 10kW |
型號 | H68012A/E-10-1200 | H68013A/E-15-900 | H68015A/E-20-750 | H68015A/E-30-500 | H68015A/E-50-300 | H68015A/E-100-150 | H68015A/E-300-50 | H68015A/E-600-25 | H68015A/E-1000-15 | H68015A/E-1500-10 |
輸出電壓 | 0~10V | 0~15V | 0~20V | 0~30V | 0~50V | 0~100V | 0~300V | 0~600V | 0~1000V | 0~1500V |
輸出電流 | 0~1200A | 0~900A | 0~750A | 0~500A | 0~300A | 0~150A | 0~50A | 0~25A | 0~15A | 0~10A |
輸出功率 | 12kW | 13.5kW | 15kW | 15kW | 15kW | 15kW | 15kW | 15kW | 15kW | 15kW |
型號 | H68024A/E-10-2400 | H68027A/E-15-1800 | H68030A/E-20-1500 | H68030A/E-30-1000 | H68030A/E-50-600 | H68030A/E-100-300 | H68030A/E-300-100 | H68030A/E-600-50 | H68030A/E-1000-30 | H68030A/E-1500-20 |
輸出電壓 | 0~10V | 0~15V | 0~20V | 0~30V | 0~50V | 0~100V | 0~300V | 0~600V | 0~1000V | 0~1500V |
輸出電流 | 0~2400A | 0~1800A | 0~1500A | 0~1000A | 0~600A | 0~300A | 0~100A | 0~50A | 0~30A | 0~20A |
輸出功率 | 24kW | 27kW | 30kW | 30kW | 30kW | 30kW | 30kW | 30kW | 30kW | 30kW |
型號 | H68048A/E-10-4800 | H68054A/E-15-3600 | H68060A/E-20-3000 | H68060A/E-30-2000 | H68060A/E-50-1200 | H68060A/E-100-600 | H68060A/E-300-200 | H68060A/E-600-100 | H68060A/E-1000-60 | H68060A/E-1500-40 |
輸出電壓 | 0~10V | 0~15V | 0~20V | 0~30V | 0~50V | 0~100V | 0~300V | 0~600V | 0~1000V | 0~1500V |
輸出電流 | 0~4800A | 0~3600A | 0~3000A | 0~2000A | 0~1200A | 0~600A | 0~200A | 0~100A | 0~60A | 0~40A |
輸出功率 | 48kW | 54kW | 60kW | 60kW | 60kW | 60kW | 60kW | 60kW | 60kW | 60kW |
電壓輸出紋波④ | ||||||||||
V(p-p) | 55mV | 60mV | 60mV | 65mV | 75mV | 135mV | 200mV | 350mV | 650mV | 850mV |
V(rms) | 20mV | 20mV | 20mV | 20mV | 20mV | 25mV | 40mV | 60mV | 100mV | 140mV |
電壓編程 | ||||||||||
分辨率 | 16Bits | |||||||||
精度① | 0.1%+0.1%F.S. | |||||||||
電流編程 | ||||||||||
分辨率 | 16Bits | |||||||||
精度① | 0.1%+0.2%F.S. | |||||||||
外部模擬編程 | ||||||||||
控制電壓 | 0~5V對應0~100%F.S. | |||||||||
電壓精度① | 0.2%F.S. | |||||||||
電流精度① | 0.5%F.S. | |||||||||
輸出精度① | 0.5%F.S. | |||||||||
線性調整率② | ||||||||||
電壓 | 0.05%F.S. | 0.01%F.S. | ||||||||
電流 | 0.05%F.S. | |||||||||
負載調整率③ | ||||||||||
電壓 | 0.05%F.S. | 0.02%F.S. | ||||||||
電流 | 0.1%F.S. | |||||||||
電壓測量 | ||||||||||
分辨率 | 16Bits | |||||||||
精度① | 0.1%+0.1%F.S. | |||||||||
電流測量 | ||||||||||
分辨率 | 16Bits | |||||||||
精度① | 0.1%+0.2%F.S. | |||||||||
OVP設定 | ||||||||||
范圍 | 0~110%F.S. | |||||||||
精度 | 1%F.S. | |||||||||
瞬態響應 | 典型值1ms，負載變化50%，電壓恢復至設定值的0.75%所需時間 | |||||||||
效率 | 0.87 (Typical) | |||||||||
電壓溫漂 | 20PPM/℃ | |||||||||
電流溫漂 | 40PPM/℃ | |||||||||
通訊接口 | RS232和LAN | |||||||||
輸入 | 三相輸入，340VAC~420VAC，頻率47Hz~63Hz | |||||||||
工作溫度 | 0℃~40℃ | |||||||||
存儲溫度 | -20℃~70℃ | |||||||||
使用海拔 | ＜2000m | |||||||||
尺寸 | (≤15kW) - 482.6mm x 132.0mm x 694.5mm; (20kW ~30kW) - 482.6mm* 265.9mm x 694.5mm; | |||||||||
重量 | 18.5kg/5kW；25kg/10kW；31.5kg/15kW；62kg/30kW；123kg/60kW；其他型號以實際重量為準 | |||||||||
