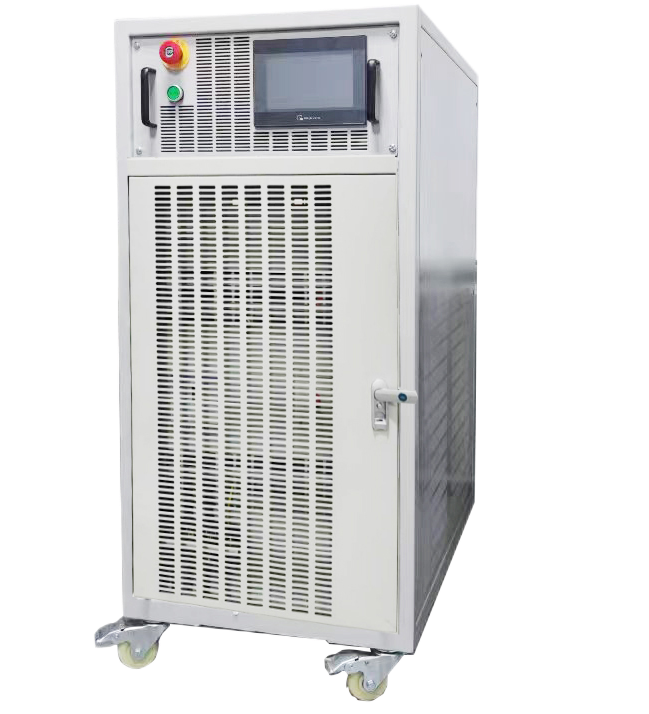

400Hz系列程控交流變頻電源
中頻電源 400Hz 直升機地面供電電源
產品詳情

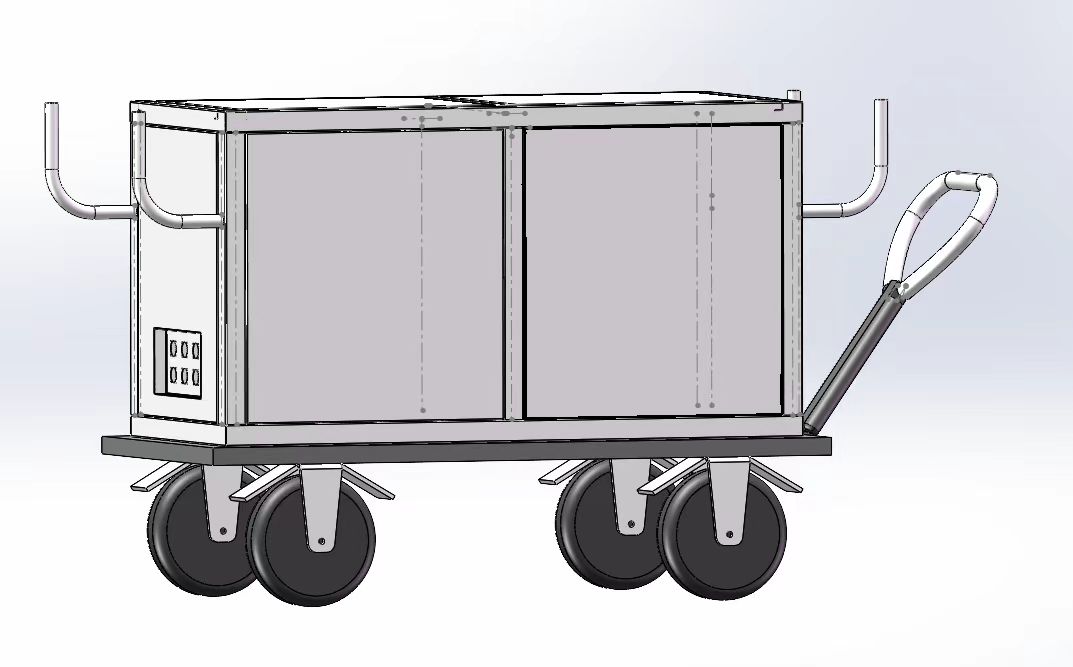

本系列是我公司較新一代航空地面中頻電源，專為民航科技和軍用飛機等在生產檢測、維修和維護時提供400Hz的外部供電。產品采用多脈沖整流，高性能 DSP 作為中間處理器，純數字測量控制技術，LCD 觸摸屏顯示，造型新穎美觀、結構設計合理，具有高穩定性和高可靠性，低失真正弦波輸出，動態響應快，飛機供電連鎖等功能，而且完全滿足室外IP55 防護等級，超寬(-40℃ ~55℃)的工作溫度范圍，良好的電磁兼容性等，是一臺安全、可靠、高效、純凈的前端航空地面電源。
產品特性
輸出頻率范圍：定頻 400Hz，頻率800Hz內可調
五位顯示窗口，電壓、頻率、電流、功率/功率因素顯示更精確
采用先進的直接數字頻率合成(DDS)波形產生技術，頻率穩定度高，連續性好，測量更準確
輸出電壓DC28V、DC115V、DC270V可選
超載能力強，短時間可承受200%超載2S
具有100%加載卸載，穩壓反應時間20ms以內
輸入、輸出采用隔離方式制作
具有軟啟動功能，可設定電壓上升時間
標配RS232通訊接口，可選配RS485GPIB通訊接口或模擬控制方式
產品輸出特性可按需定制
應用場景
航空航天
兵器工業及裝備
中國船舶
軍工產品生產配套
技術參數-單相輸出
型號 | ZP180-31030 | ZP180-31060 | ZP180-31120 | ZP180-31150 | |
容量 | 30KVA | 60KVA | 120KVA | 150KVA | |
制作方式 | SPWM(正弦脈寬調制) | ||||
輸入INPUT | |||||
相數 | 3φ4W | ||||
電壓 | 380V±10% | ||||
頻率 | 47Hz - 63Hz | ||||
輸出 | |||||
相數 | 1φ2W | ||||
電壓 | 額定電壓115V | ||||
頻率 | 400Hz，或者45-800HHz可調 | ||||
大電流 | L=120V | 250A | 500A | 1000A | 1250A |
H=240V | 125A | 250A | 500A | 625A | |
負載穩壓率 | 1% | ||||
電源調整率 | 0.1% | ||||
負載調整率 | 1% | ||||
頻率穩定度 | 0.01% | ||||
波形失真 | 2%純阻性負載 | ||||
頻率穩定度 | 0.01% | ||||
顯示LED | 電壓Vrms、電流Arms、頻率Fre、功率Wattage、功率因數PF | ||||
電壓解析度 | 0.01V | ||||
頻率解析度 | 0.01Hz | ||||
電流解析度 | 0.1A | 1A | |||
測量精度 | 電壓 | 0.5%FS+5dgt | |||
電流 | 0.5%FS+5dgt | ||||
頻率 | 0.01%FS+5dgt | ||||
功率 | 0.5%FS+5dgt | ||||
設定精度 | 電壓 | 1%FS | |||
頻率 | 0.1%FS | ||||
存儲 | M1 (V_F_A）﹑M2 (V_F_A）﹑M3 (V_F_A) | ||||
限流設定 | O-Max Current | ||||
輸出保護 | 過流Over Current 過溫 Over Temp 過載Over Load 短路Short Circuit | ||||
運行環境 | 0-40℃ 20-80%RH | ||||
技術參數-三相輸出
型號 | ZF180-33060 | ZF180-33120 | ZP180-33200 | ZP180-33300 | ZP180-33400 | ZP180-33600 | ZP180-33800 | ZP180-331000 | |
容量 | 60KVA | 120KVA | 200KVA | 300KVA | 400KVA | 600KVA | 800KVA | 1000KVA | |
制作方式 | SPWM(正弦脈寬調制) | ||||||||
輸入 | |||||||||
相數 | 3φ4W | ||||||||
電壓 | 380V±10% | ||||||||
頻率 | 47Hz - 63Hz | ||||||||
輸出 | |||||||||
相數 | 3φ4W | ||||||||
電壓 | |||||||||
頻率 | 400Hz，或者45-800HHz可調 | ||||||||
大 電流 | L=120V | 168A | 336A | 560A | 840A | 1120A | 1680A | 2240A | 2800A |
H=240V | 84A | 168A | 280A | 420A | 560A | 840A | 1120A | 1400A | |
負載穩壓率 | 1% | ||||||||
波形失真 | 2%純阻性負載 | ||||||||
頻率穩定度 | 0.01% | ||||||||
顯示 | 電壓Vrms、電流Arms、頻率Fre、功率Wattage、功率因數PF | ||||||||
電壓解析度 | 0.01V | ||||||||
頻率解析度 | 0.01Hz | ||||||||
電流解析度 | 0.01A | ||||||||
存儲 | M1 (V_F_A）﹑M2 (V_F_A）﹑M3 (V_F_A) | ||||||||
限流設定 | O-Max Current | ||||||||
輸出保護 | 過流Over Current 過溫 Over Temp 過載Over Load 短路Short Circuit | ||||||||
運行環境 | 0-40℃ 20-80%RH | ||||||||
