用途和功能

1）一種便攜式應急設備，適合多種電源的維修維護。

2) 具有交流市電，油機、硅發、風能、太陽能等多輸入供電模式；

3）數碼管顯示屏可顯示多電壓，實時了解各輸出電壓值，具有完善的狀態及告警指示

4）逆變器5KW輸出滿足日常維護需求，具有欠壓、過流、過載、過溫、短路保護；

5）內置大容量超低溫-25℃三元鋰電池51.8V/80AH；循環壽命超1000次以上，具有過放過流保護功能；

6）設備充電時間：小于等于2小時；供電時間大于4小時；

7）輸入輸出具有過欠壓警示、過流、過溫、短路、過載保護功能。

技術參數

本系統采用箱組的技術形式，由4kWh儲能電站箱、1.5kW光伏電站箱、輸入/輸出電纜等組成。

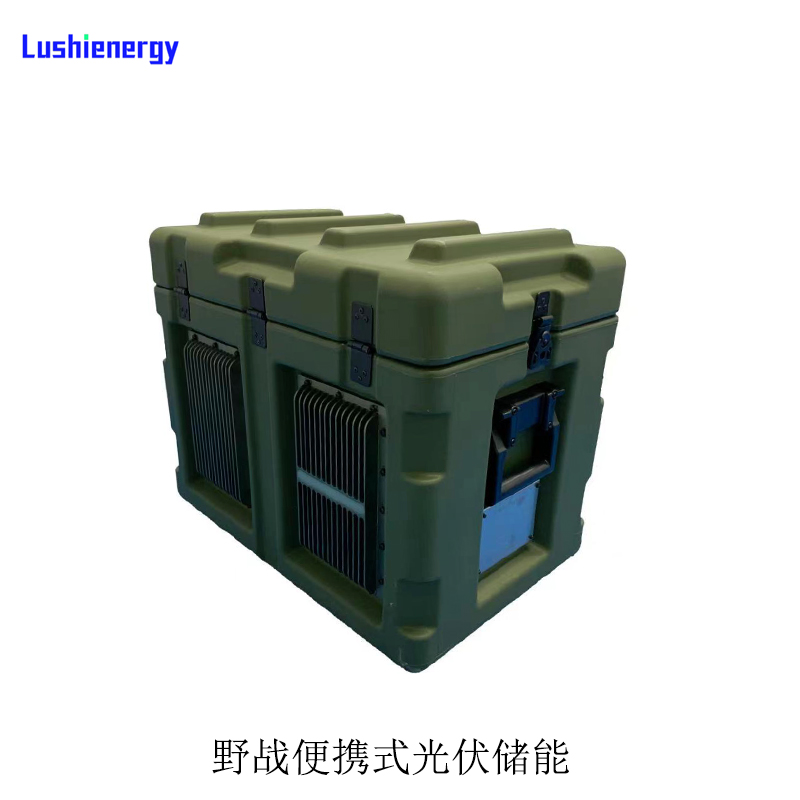

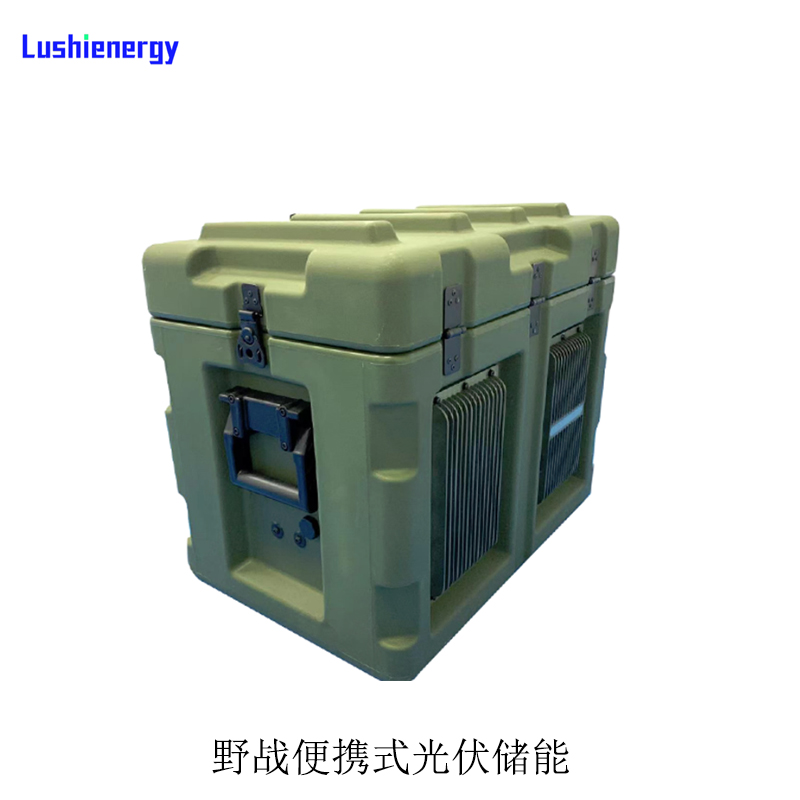

a）4kWh儲能電站箱

4kWh儲能電站箱主要由電池系統（包括4kWh三元鋰電池及配套BMS管理系統）、5kW板載級光儲一體機、能量測控系統(包含AC/DC電源、主控板和繼電器板等）、輸入輸出接口、箱體等組成。

光儲一體機包含一路48V鋰電池接口、兩路光伏組件輸入接口、一路市電接口，一路負載輸出接口以及與48V鋰電池和能量測控板的兩路RS485通訊接口。

電池系統由BMS實現全面電池信息管理，實時解析每一個單體電池電壓、電池PACK內部溫度、整組電池組端電壓、充放電電流等。

b）光伏電站箱

光伏電站箱主要由1.5kW折疊光伏板（包括12片折疊光伏板及連接件）組成。

功能

在野外條件下，為用戶提供電能。

a）儲能電站箱：儲能箱可與光伏箱組合供電，1.5kW光伏箱中的兩組光伏組件可分別直流接入儲能箱，對儲能電池進行充電或直接逆變供電；面板顯示各通訊狀態、交流輸出、直流輸出開關狀態、SOC等，顯示內容采用中英文混合、具備4臺及以下儲能電站箱聯網工作功能，具有即插即用的輸出功能。

b）光伏電站箱：可根據不同使用場景，整體或有選擇地攜帶，光伏板通過串并聯連接后，組成合適的輸出電壓，通過光伏連接線纜及航插接入光儲一體機，為儲能系統進行充電。

作業能力

a）展開時間：≤3min；

b）撤收時間：≤3min。

基本性能參數

1.3.1系統基本參數

a）額定輸出電壓：230Vac；

b）相數：單相；

c）額定頻率：50Hz；

d）單套最大輸出功率：5kW。

1.3.2儲能電站箱

a）電池系統

放電能量：≥4kWh；

標稱容量：80Ah；

額定電池電壓：50.4V；

電池電壓范圍：40V～60V；

標準充電電流：40A；

標準放電電流：80A；

BMS通訊接口：RS485；

電壓檢測精度：≤±（0.1%FS+0.1%RD）；

電流檢測精度：≤±（0.5%FS+0.5%RD）；

溫度檢測精度：≤±1℃；

SOC估算精度：≤5%；

具備短路保護和過充保護功能；

電池系統尺寸：≤480mm×280mm×200mm；

b）光伏輸入模式

最大PV開路電壓：≥140Vdc；

PV工作電壓范圍：60V～145Vdc；

MPPT電壓范圍：60V～115Vdc；

最大PV輸入功率：4400W；

最大PV輸入電流：50A；

MPPT路數：2路；

MPPT效率：≥99.9%。

c）市電輸入模式

輸入電壓范圍：90～280Vac；

輸入頻率：50/60Hz；

旁路與逆變轉換時間：≤10ms；

旁路過載電流：40A。

d）負載側輸出

額定功率：5kW；

額定交流電壓：230V；

頻率：50Hz；

總諧波畸變THD（線性負載）：≤3%；

輸出電壓誤差：≤±5%；

具備過載和短路保護；

交流輸出電氣性能指標滿足GJB 235B-2020中I類電站的指標要求。

輸出接口符合使用方制式要求，輸出航插線纜另一端匹配英式三方孔防水排插。

光伏電站箱

a）折疊光伏板

折疊方式：4折；

折疊光伏板功率：≥125W（AM1.5，1000W/m2，25℃）；

開路電壓：80～115V；

工作電壓：70～95V；

工作電流：≥1.5A；

重量：≤2.8kg；

光伏組件效率（有效面積）：≥19%（AM1.5，1000W/m2，25℃）；

展開面積：≥1650mm×530mm；

折疊尺寸：≤530mm×410mm×25mm；

折疊光伏板結構：疊瓦結構，電池片表面無焊帶與遮蔽膠帶。

數量：12片。

b）折疊光伏板系統（每組6片并聯連接）

系統功率：≥750W（AM1.5，1000W/m2，25℃）；

開路電壓：80～115V；

工作電壓：70～95V；

工作電流：≥9A；

重量：≤16.8kg。

尺  寸

箱組外部尺寸（長×寬×高）：≤600mm×400mm×500mm。

質  量

a）儲能電站箱：≤50kg；

b）光伏電站箱：≤35kg；

1.6自然環境適應性

1.6.1作業環境溫度

-20℃～46℃（采用低溫電池）。
